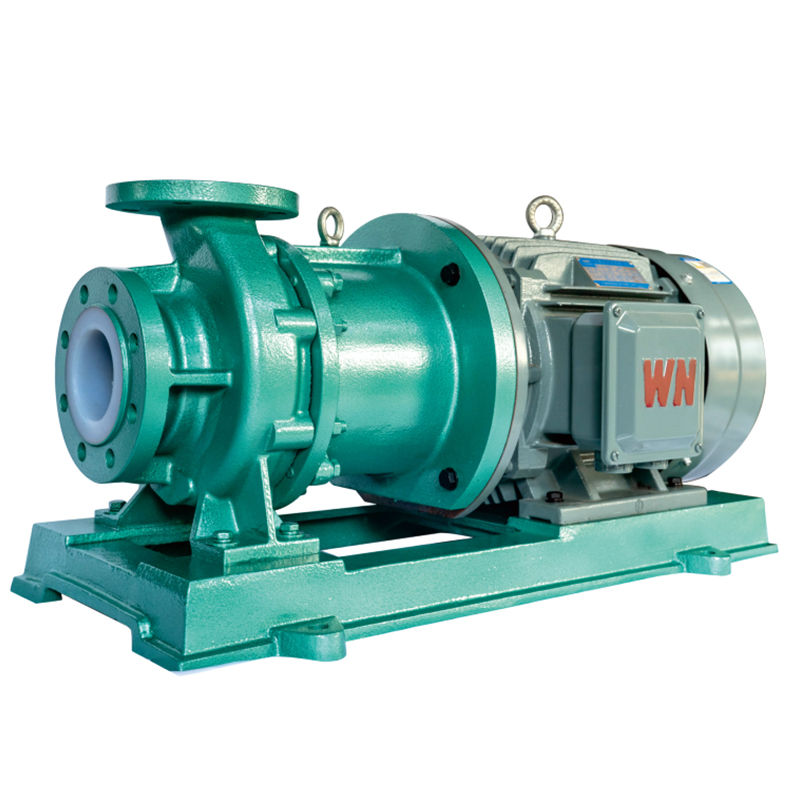

Pam Didorong Magnet Berbaris IMD-FT

Rumah / Produk / Pam Pemacu Magnet / Pam Didorong Magnet Berbaris IMD-FT
Pam Didorong Magnet Berbaris IMD-FT
  • Pam Didorong Magnet Berbaris IMD-FT

Pam Didorong Magnet Berbaris IMD-FT

Pam IMD ialah pam pacu magnet plastik fluorin berkuasa tinggi dan angkat tinggi. Reka bentuk pam dan dimensi pemasangan adalah mengikut piawaian antarabangsa ISO. Semua spesifikasi mempunyai gandingan motor langsung, disokong oleh pendakap perantaraan, dengan struktur padat yang membolehkan pembongkaran mudah. Komponen utama diperbuat daripada F46 berlapis keluli, memberikan kekuatan badan pam yang tinggi. Magnet dalam dan luar diperbuat daripada bahan magnet berprestasi tinggi, "Neodymium Iron Boron," dan lengan pengasingan diperbuat daripada bahan bukan logam yang diimport, dengan ketara mengurangkan kehilangan arus pusaran magnet. Pam ini mampu mengangkut kepekatan tinggi, media menghakis dengan ketumpatan lebih daripada 1.9t/m3.

Kaedah pemacu ialah pemacu tidak langsung magnet, bukan sentuhan, dengan pengasingan lengkap antara magnet dalam dan luar melalui lengan pengasingan. Ini memastikan ruang pam dimeterai sepenuhnya, menghapuskan kebocoran dan menghalang sebarang pencemaran persekitaran kerja. Ia amat sesuai untuk mengangkut media yang sangat berasid, beralkali, oksidatif, mudah terbakar, mudah meletup, toksik dan meruap. Pam magnet siri IMD, dengan prestasi cemerlang dan harga berpatutan, telah menjadi pilihan pertama bagi pengguna menggantikan pam magnet import yang mahal dan sukar dibekalkan dalam banyak projek.

Aplikasi
Pam magnet siri IMD, dengan kadar aliran 6-120m³/j dan kepala 15-40m, sesuai untuk mengangkut media kimia yang sangat menghakis, mudah terbakar, toksik dan meruap.
Suhu operasi: -20 hingga 100°C; pam dilarang kering.

Ciri-ciri Reka Bentuk:
1. Reka Bentuk dan Prinsip Kerja Pencegahan Kebocoran
Pam menghapuskan keperluan untuk pengedap aci dengan menggunakan gandingan magnetik untuk pemacu tidak langsung, menghapuskan isu kebocoran dan mencegah pencemaran persekitaran kerja.
Bahagian aliran pam diperbuat daripada "aloi fluoroplastik," membolehkan pengangkutan berterusan sebarang kepekatan asid, alkali, pengoksida kuat dan media menghakis lain tanpa kerosakan.
Unit pemacu menggunakan gandingan magnet kekal yang dipasang terus pada aci motor. Ruang pam dimeterai sepenuhnya, dan pendesak berputar melalui gandingan magnetik. Reka bentuk ini padat, selamat dan cekap tenaga.
2. Struktur Badan Pam Tahan Lama
Walaupun bahagian sentuhan cecair diperbuat daripada fluoroplastik, selongsong badan pam diperbuat daripada bahan logam, membolehkan badan pam menahan berat saluran paip dan kesan mekanikal.

Dapatkan Sebut Harga
PRAV：Pam Didorong Magnetik Penyebuan Sendiri Plastik Fluorin Dilapisi ZMD
SETERUSNYA：IME-FT Generasi keempat pam magnet berbaris fluorin kecekapan tinggi dan penjimatan tenaga
  • Penerangan
  • Hubungi Kami

Medan Aplikasi
Perubatan biologi, petrokimia, perlombongan, metalurgi, percetakan dan pencelupan tekstil, elektrik, makanan, pembuatan kertas, penyaduran elektrik, rawatan kumbahan, gas serombong
rawatan, tenaga baharu, bahan baharu dan industri lain.

Penggunaan Pam
Berkenaan untuk mengangkut bahan mudah terbakar dan bahan letupan mudah meruap, beracun dan berbahaya, berharga dan sangat menghakis medium pembersihan; Seperti mana-mana. kepekatan asid dan alkali, garam, pelarut, pengoksida kuat, dsb.

Arahan Reka Bentuk
IMD-FT Lined-in Magnetic Driven Pump ialah produk pam magnet Plastik Fluorin Berbaris IMD berdasarkan teknikal jangka panjang syarikat
pengumpulan dan rujukan kepada teknologi asing termaju dan penyelidikan reka bentuk dan pembangunan pam magnet penjimatan tenaga yang sangat cekap. Pam bagi dimensi penampilan dan pemasangan adalah mengikut piawaian antarabangsa ISO untuk reka bentuk dan pengeluaran, semua spesifikasi untuk motor adalah lurus seperti persatuan, disokong oleh pendakap tengah, volum kecil, dan mudah dibongkar; Di luar lengan menggunakan plastik fluorin dengan acuan keseluruhan, tambah pengukuhan acuan bahan komposit bukan logam, untuk meningkatkan rintangan tekanan spacer, dan menghapuskan kehilangan arus pusar magnet, Ciri prestasi pam untuk aliran kecil hm tinggi, menyampaikan ketumpatan lebih besar daripada 1.9 t/m3 medium menghakis kuat. Siri prestasi cemerlang dan nisbah tinggi pam magnet ini telah menjadi pengganti yang diimport pilihan pertama pam magnet.

Dengan motor sekunder n=2900r/min Tekanan reka bentuk: 1.6Mpa

Model No Kapasiti Aliran (m³/j) Ketua Pam (m) Kecekapan (%) Kuasa motor (kW) NPSH r (m) Diameter (mm) Kelajuan berputar
Masuk outlet
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Dengan motor empat peringkat n=1450r/min Tekanan Reka Bentuk: 1.6Mpa

Model No Kapasiti Aliran (m³/j) Ketua Pam (m) Kecekapan (%) Kuasa motor (kW) NPSH r (m） Diameter (mm) Kelajuan berputar
Masuk outlet
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Keadaan Kerja

Diameter Pam 32mm - 300mm
Suhu Bekerja - 20 ℃ - 180 ℃
Julat Kapasiti Aliran 3m³/j - 800m³/j
Julat Kepala Pam 15m - 125m
Julat Bahan Berbaris - dalam FEP(F46), PFA
Standard Direka HG/T2730、SH/T3148、API685
